70代男性の例

今まで使っていた眼鏡のレンズを「丸型」にしたい。という御依頼です。ただ丸型にするだけでなく、ひと手間加えます。

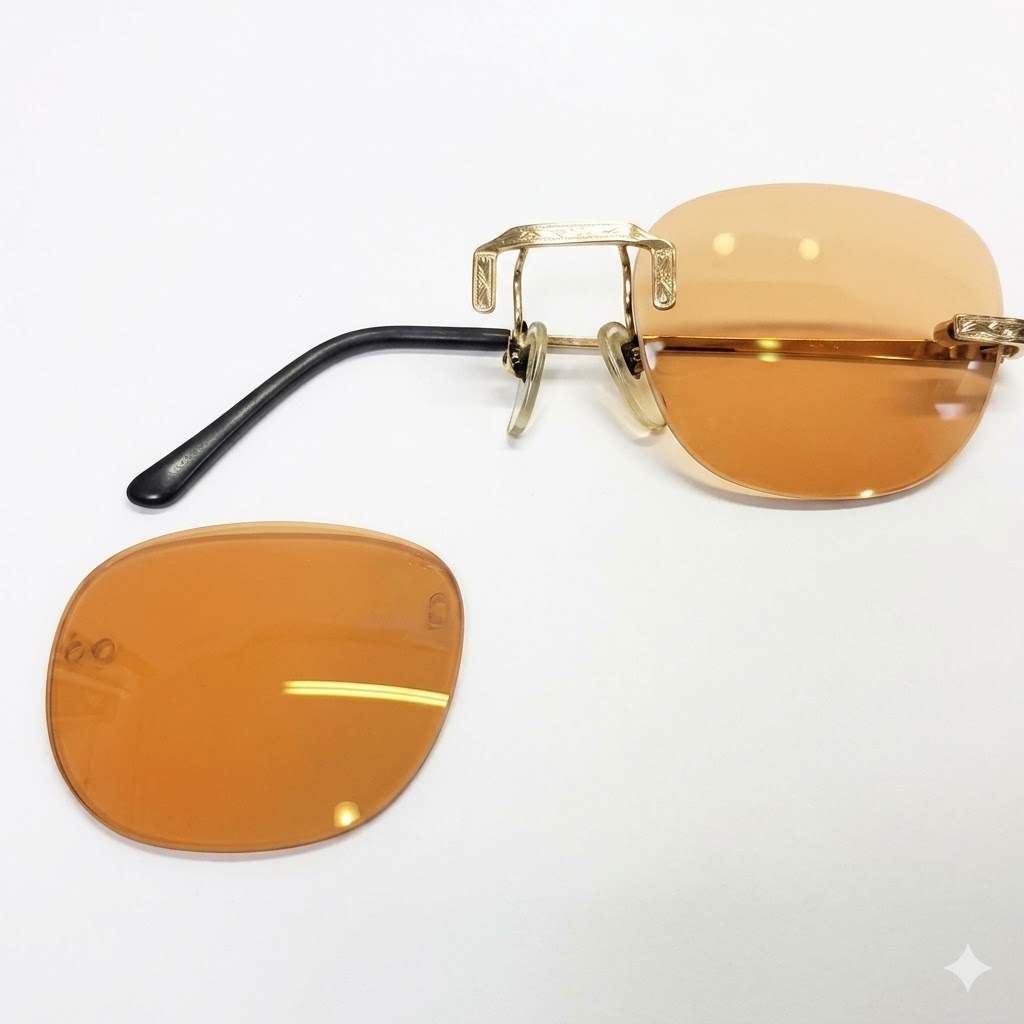

レンズを外します。

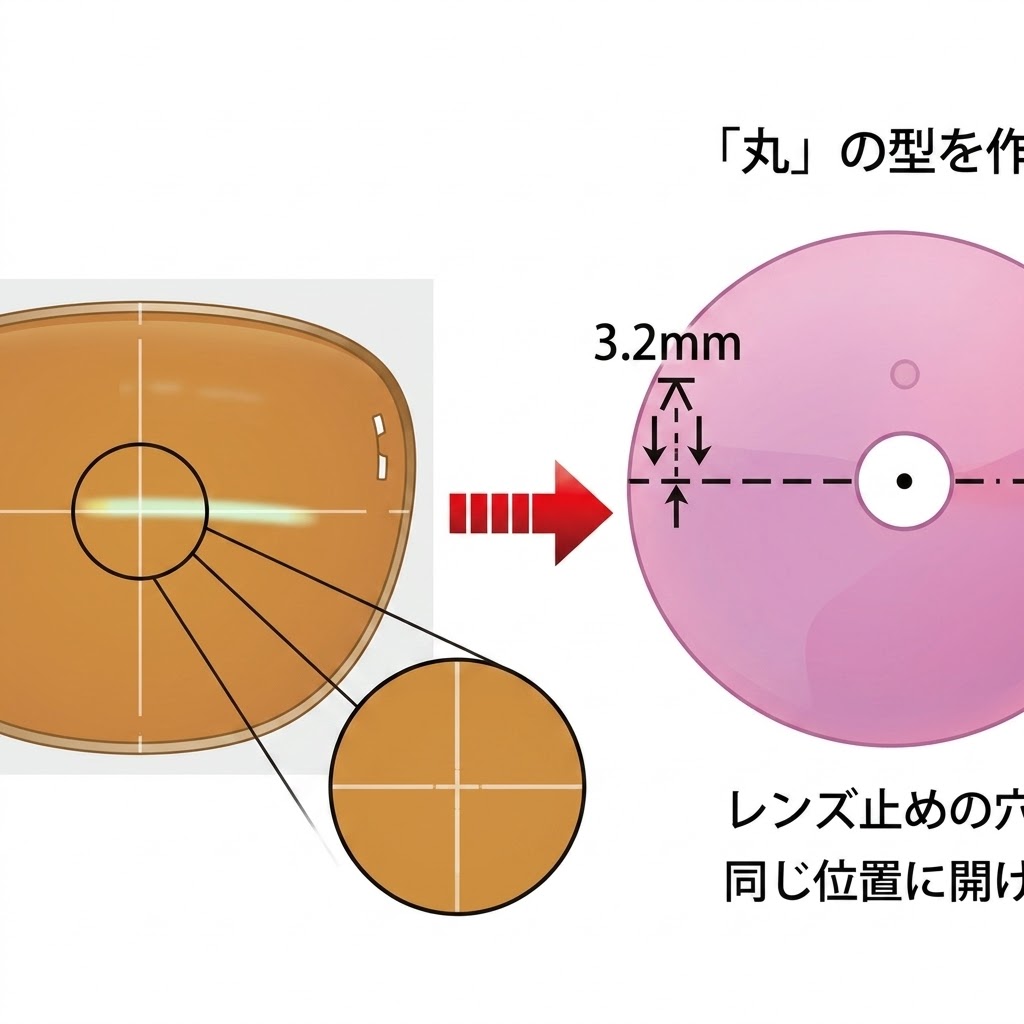

水平を合わせて「丸」の型板を作ります。レンズをネジで固定する穴も今までと同じ位置に開けます。

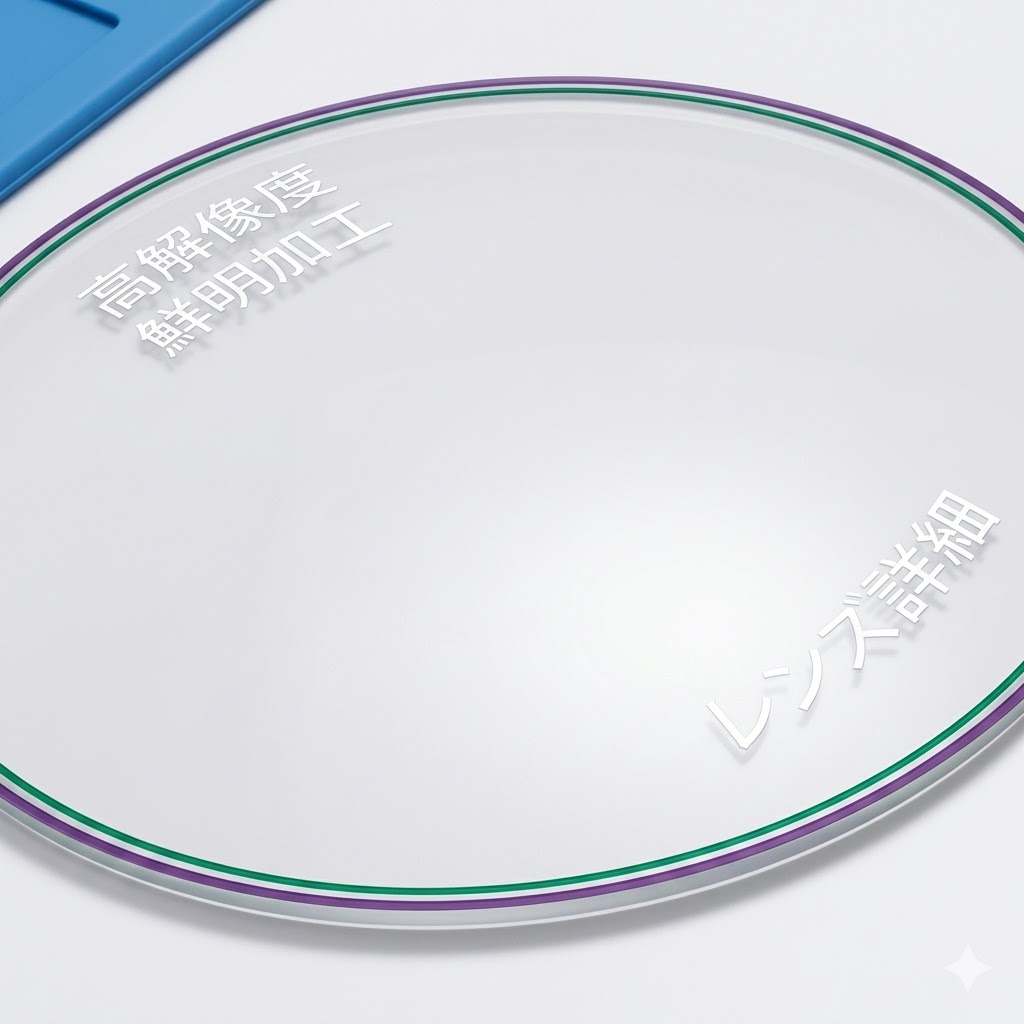

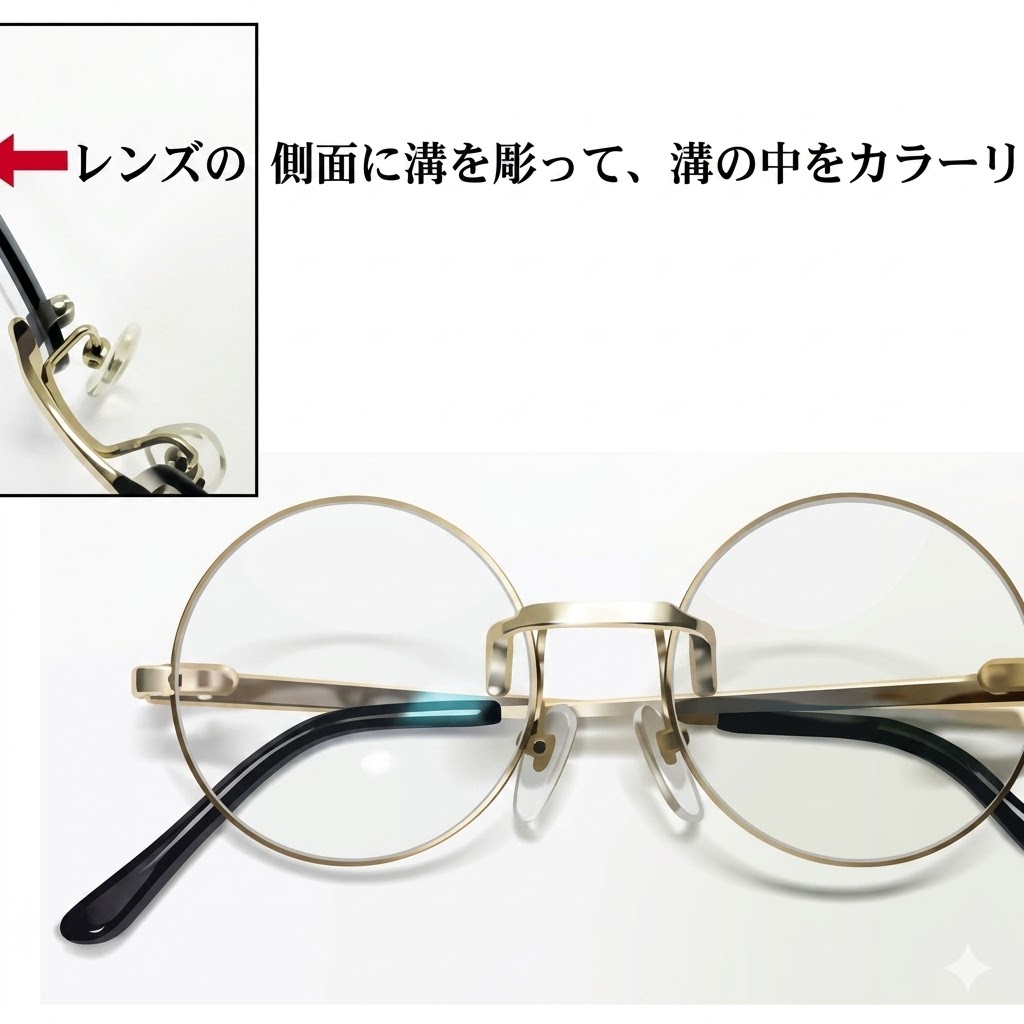

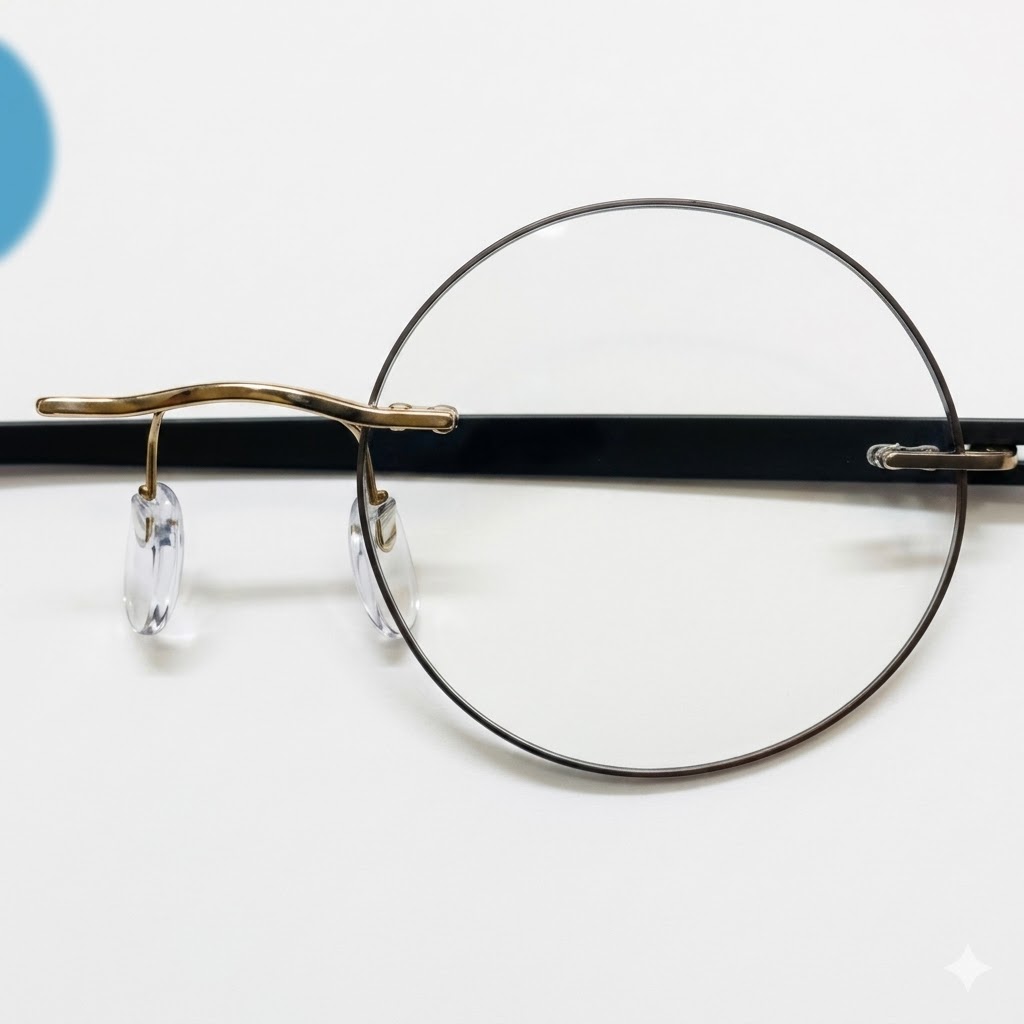

平らにしたレンズ側面に溝を掘りました。その溝の中をカラーリングしてあります。正面から見ると、細い枠があるように見えるのです。

70代女性の例

今まで大きいレンズの縁なし眼鏡を使っていたお客様ですので、その視界の広さに慣れています。新たに購入する縁なしフレームのレンズが小さいので大きい形にして欲しいという御依頼です。
ネジ・ナットで固定する縁なし枠は、羽根と呼ばれるレンズと接地する金具面があります。ここがピッタリとレンズに接地していないと、いくらネジをきつく閉めてもレンズはカタカタ動いてしまいます。

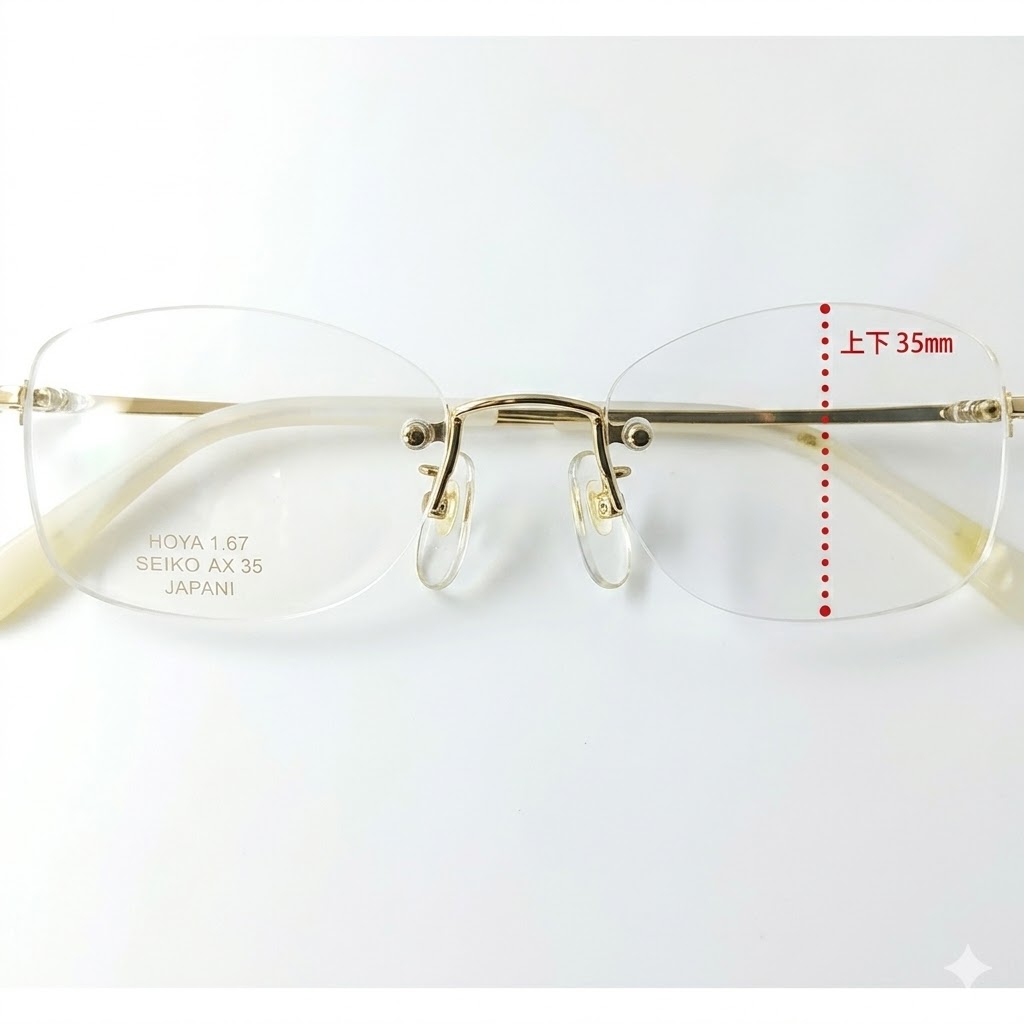

新しいフレームは、レンズ上下の幅が32.0mm

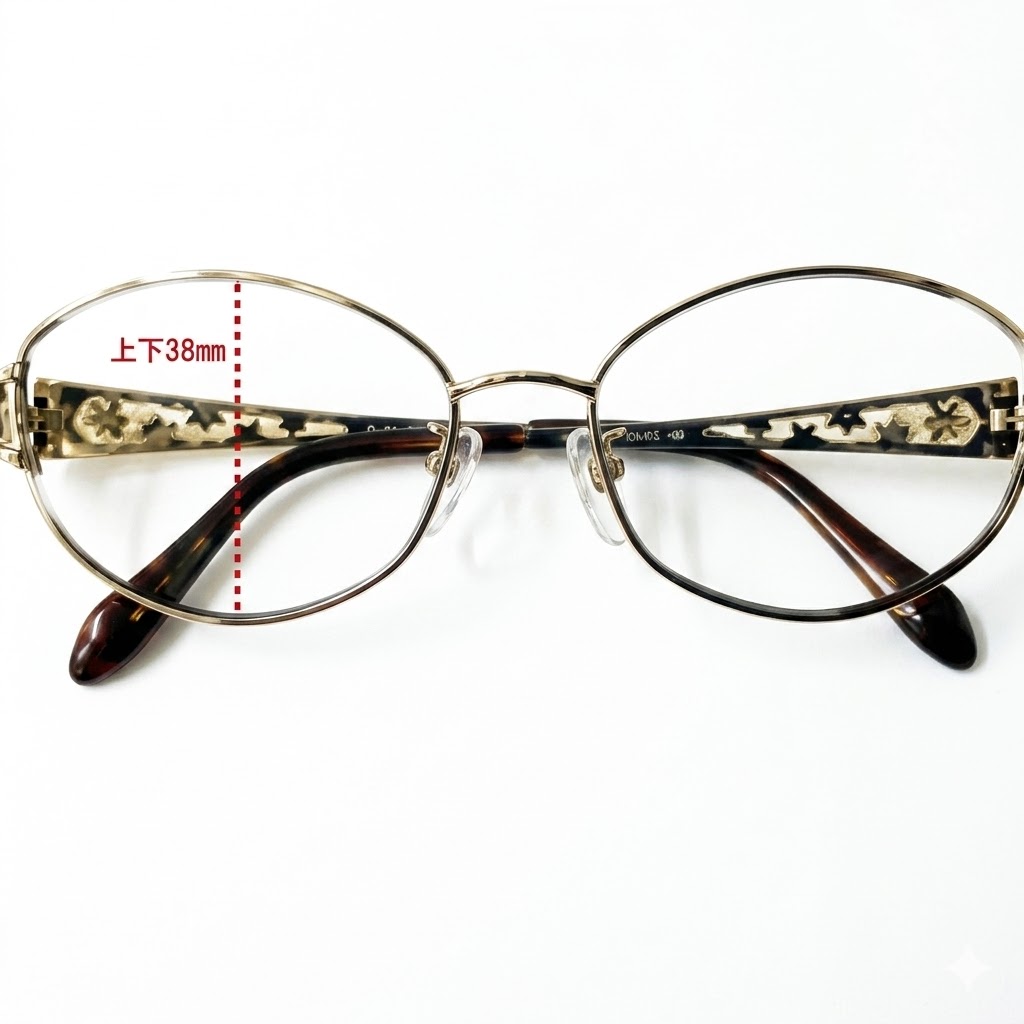

今まで使っていたものに近い、レンズの上下幅が40.0mmの店内にあるフレーム。この形で作ります。

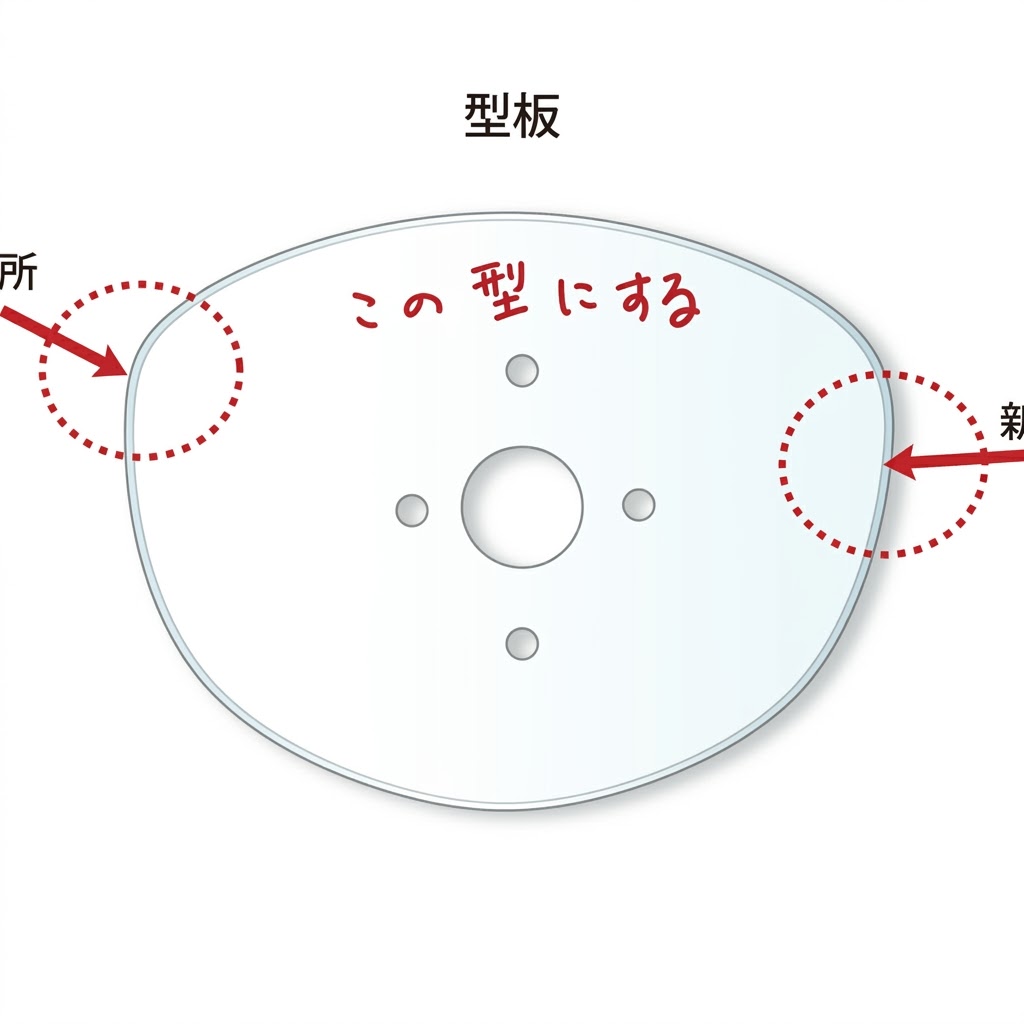

レンズの上下幅が40.0mmの型を作ります。枠の羽根と接地する内側・外側の2ヵ所が要点となります。このまま羽根と接地させてみて、型板がピタッと動かなければこのままレンズを研磨して大丈夫ですが、型板が動くようなら手直しが必要になります。

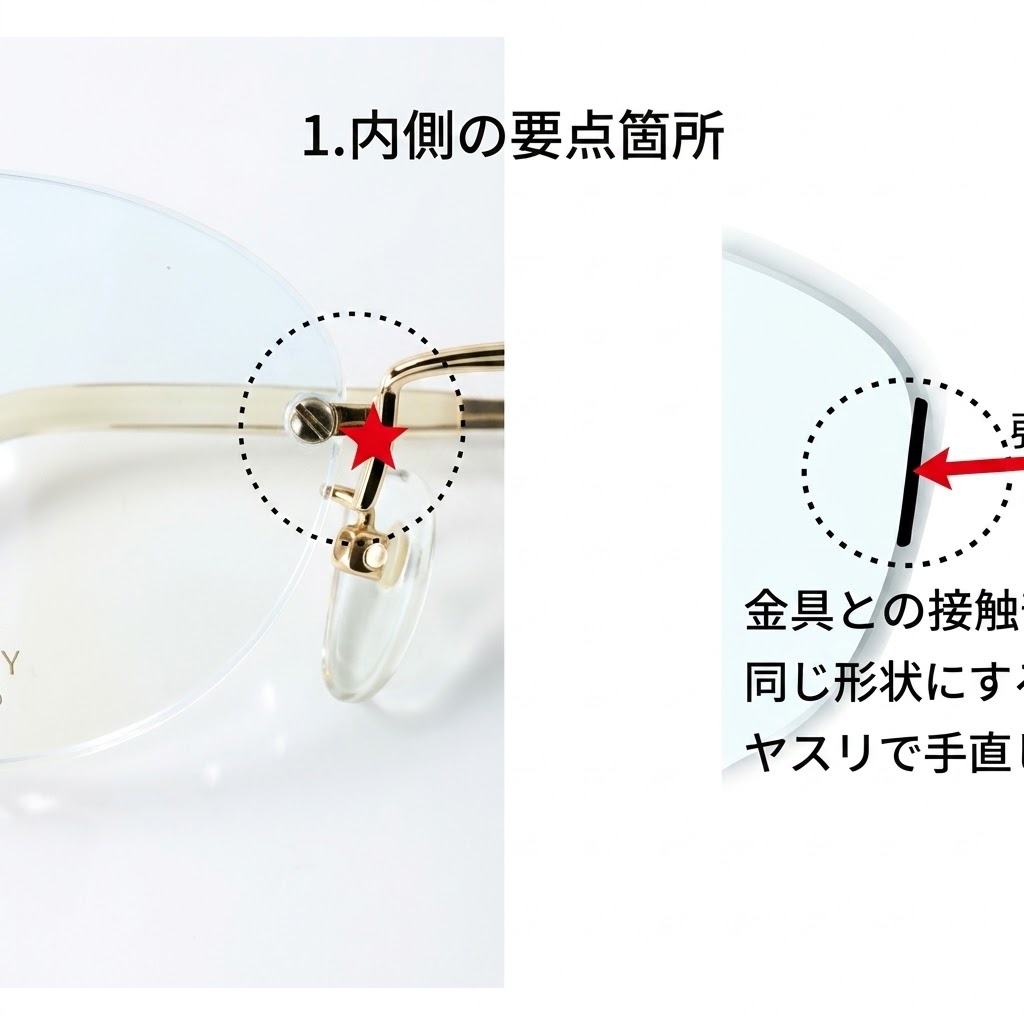

【1.内側の要点部分】レンズと羽根の間に隙間がなく、ピタッと接地するように型板を手直ししました。

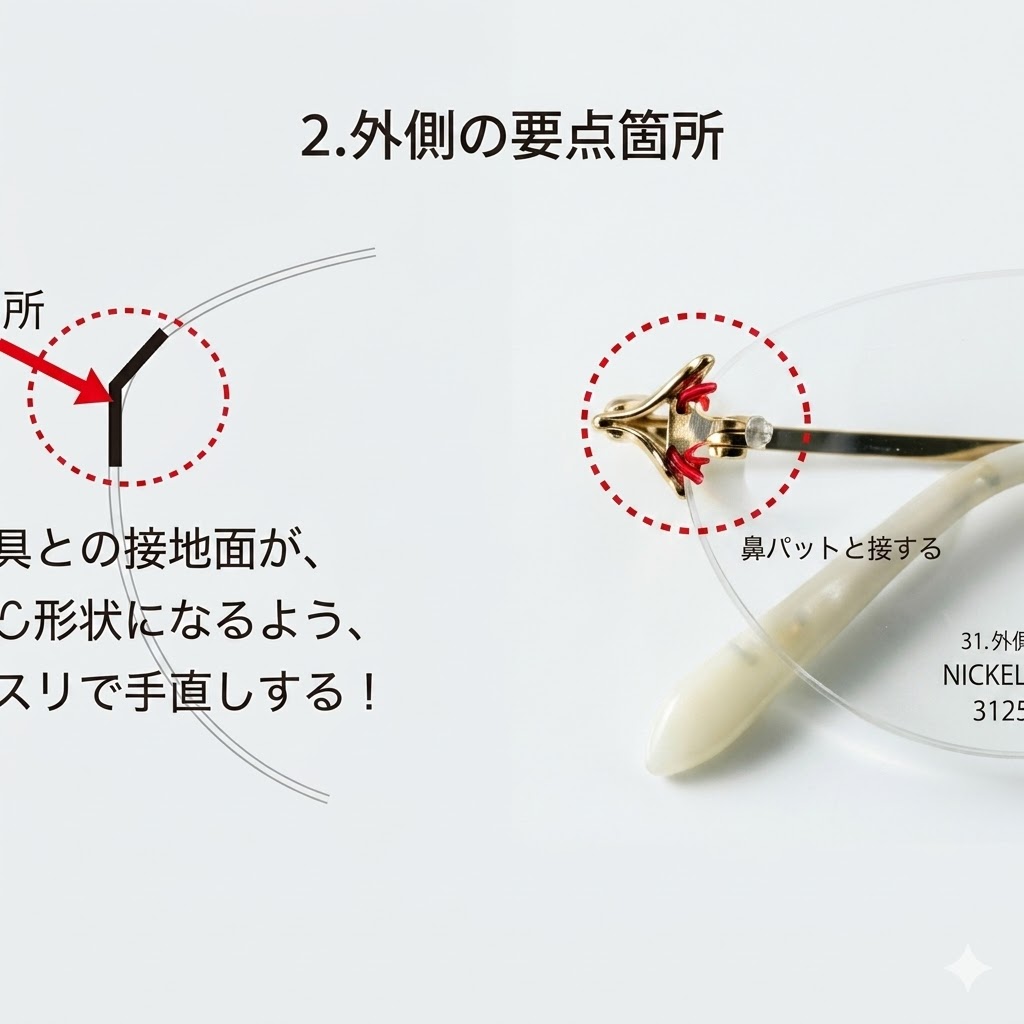

【2.外側の要点部分】ここもレンズと羽根の間に隙間がなく、ピタッと接地するように型板を手直ししてあります。

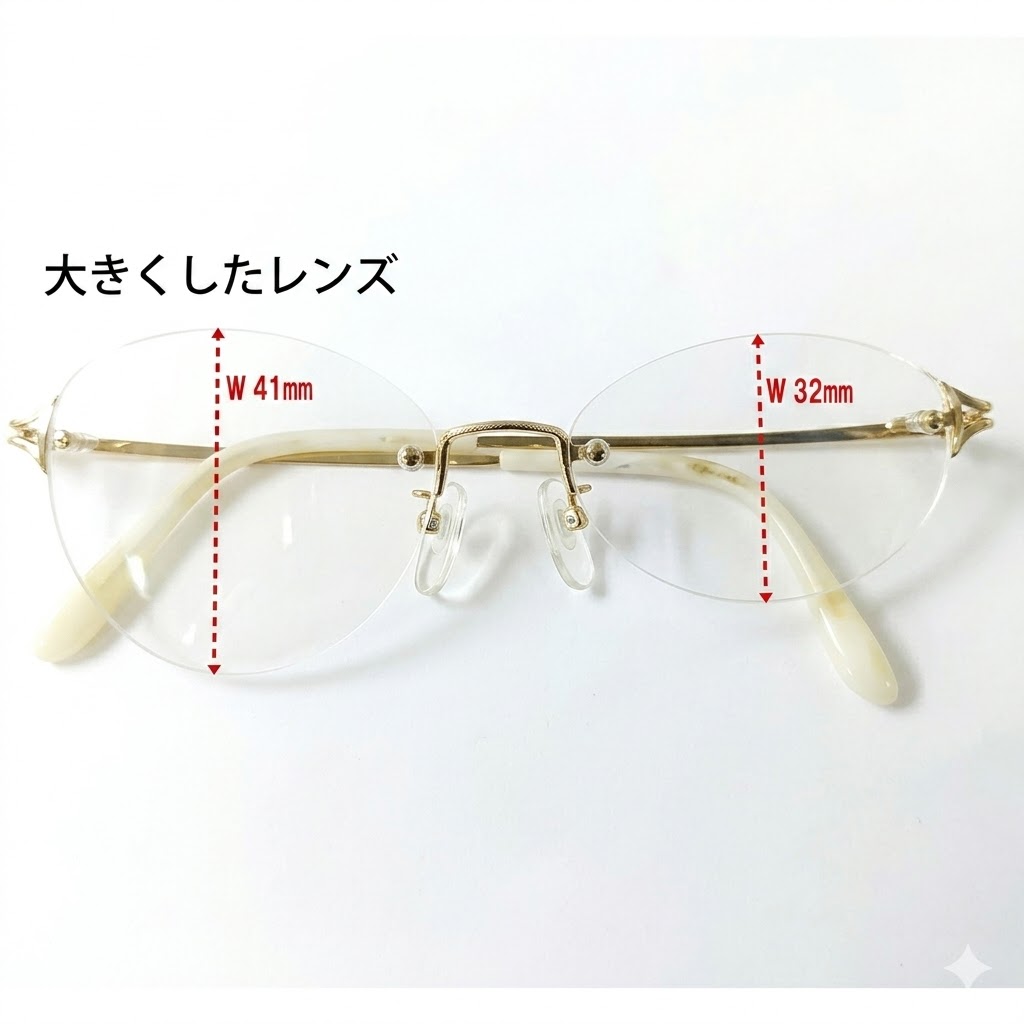

右眼が、形を大きくしたレンズ。左も同様に削って組み上げて完成です。

70代女性の例

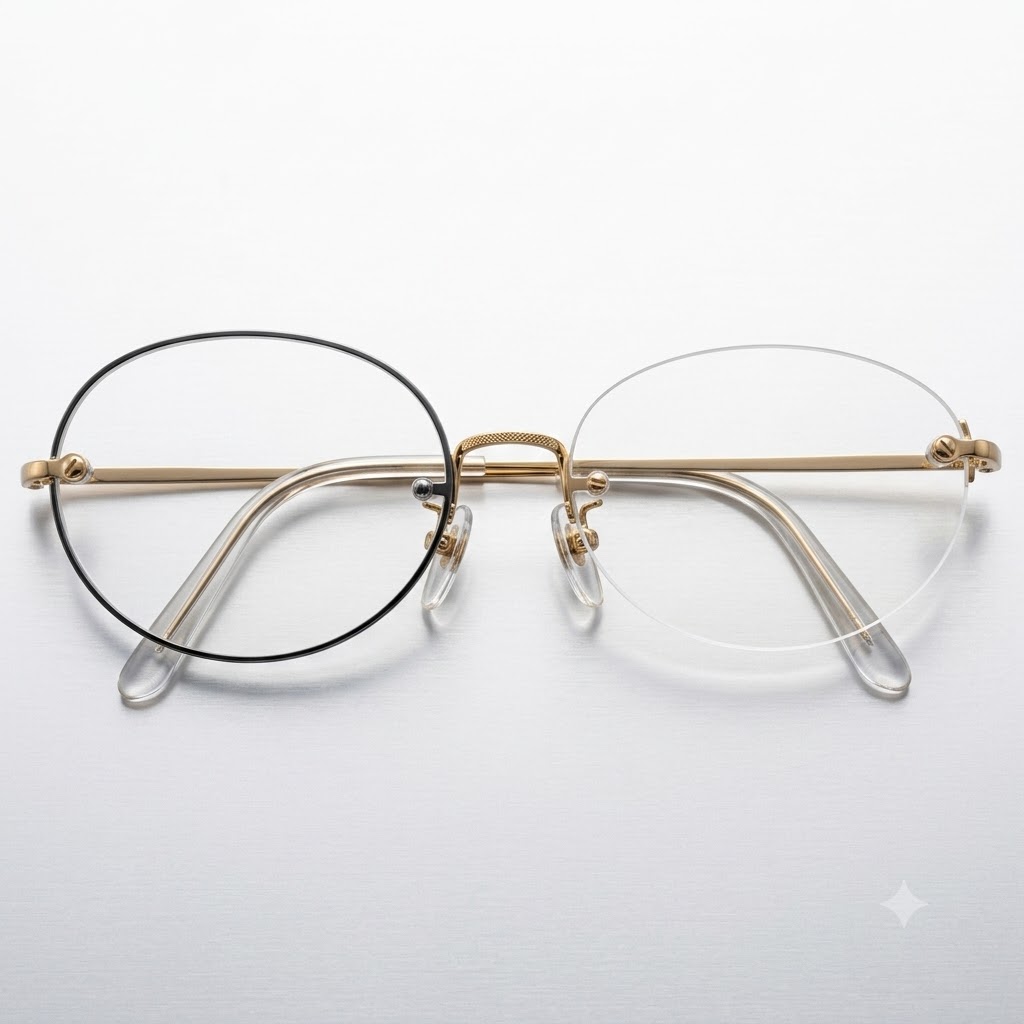

お持ちのK18縁なし眼鏡のレンズ上下幅を大きくしてからレンズ側面に溝を掘り、その中をカラーリング。正面から見ると細い縁があるように仕上げます。

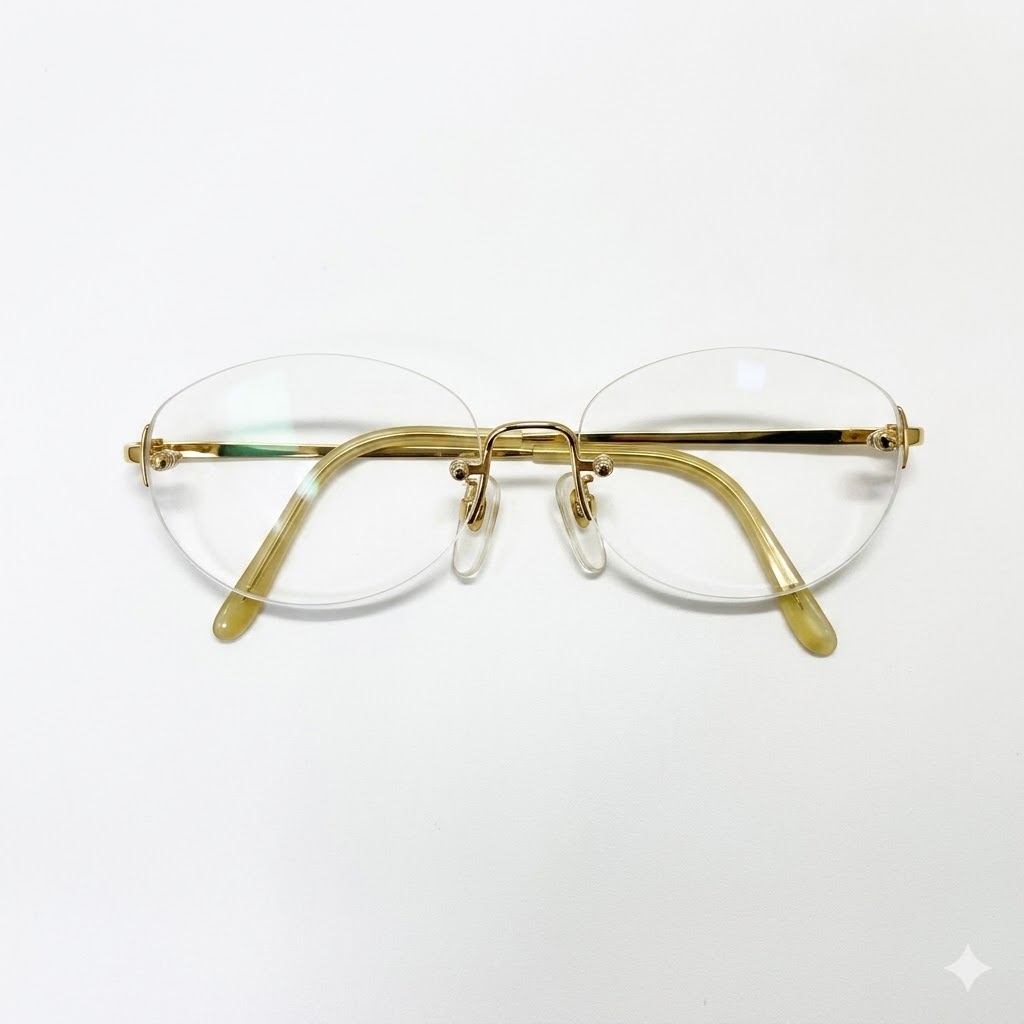

このレンズの形を変えます。

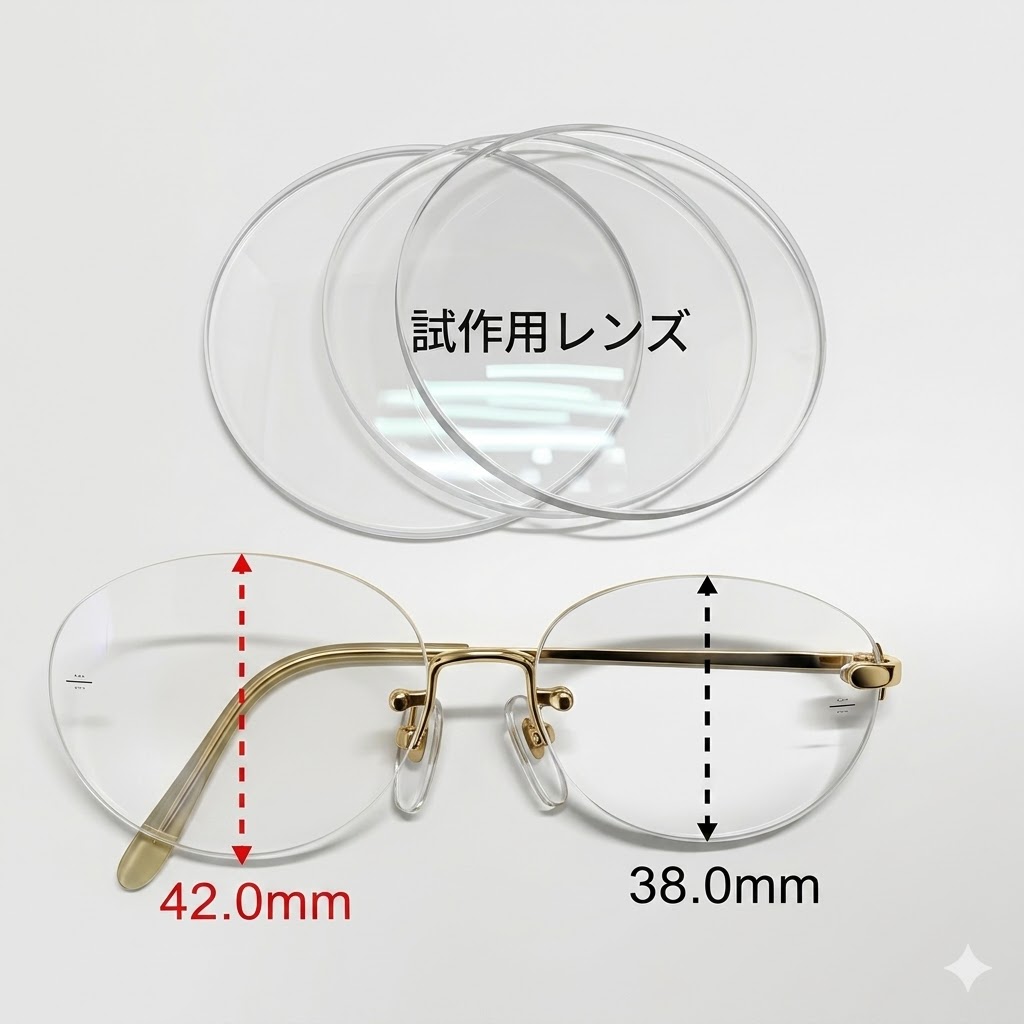

今までのレンズは上下の幅が38.0mm（左レンズ）です。これを42.0mm（右レンズ）の上下幅になるよう、先ずは試作用レンズで作ります。　ここで一度、御本人に御来店をお願いして、この形で良いか見ていただいてから実際のレンズの研磨に入ります。

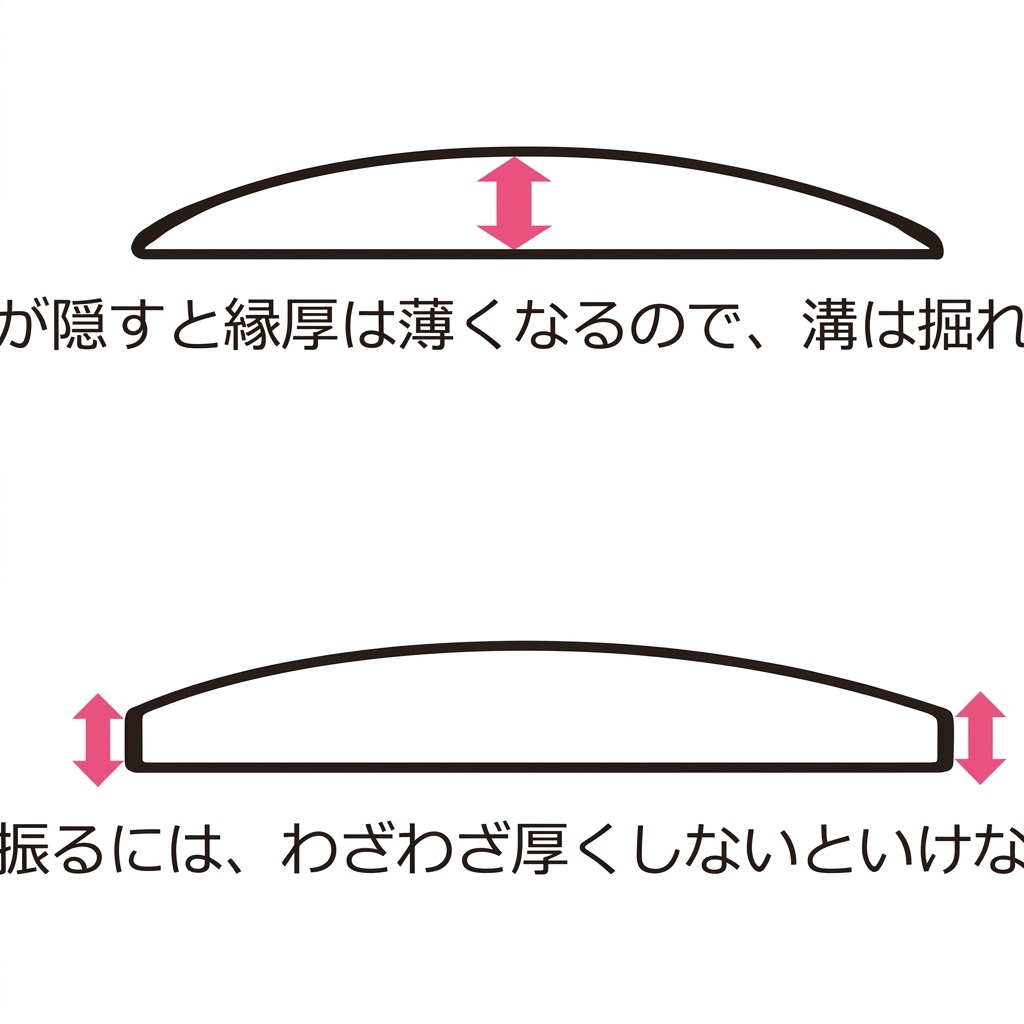

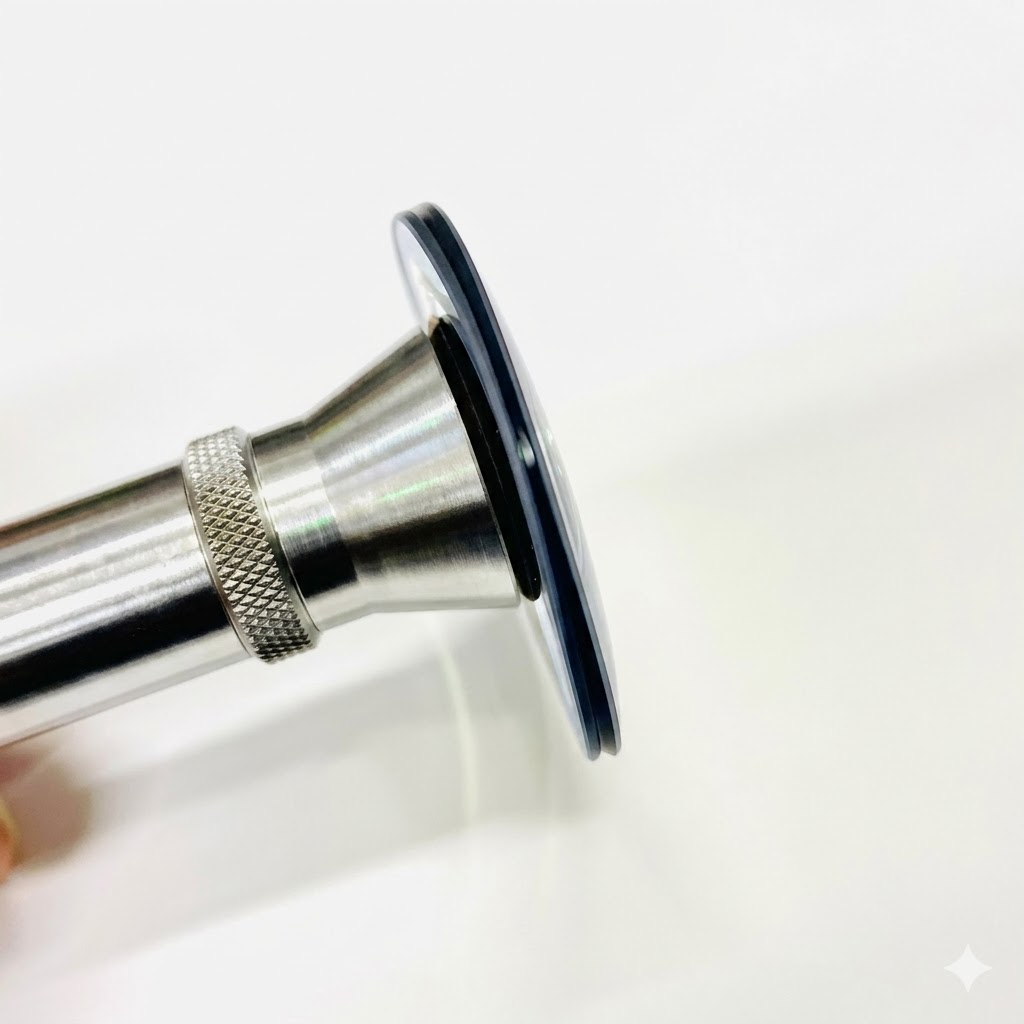

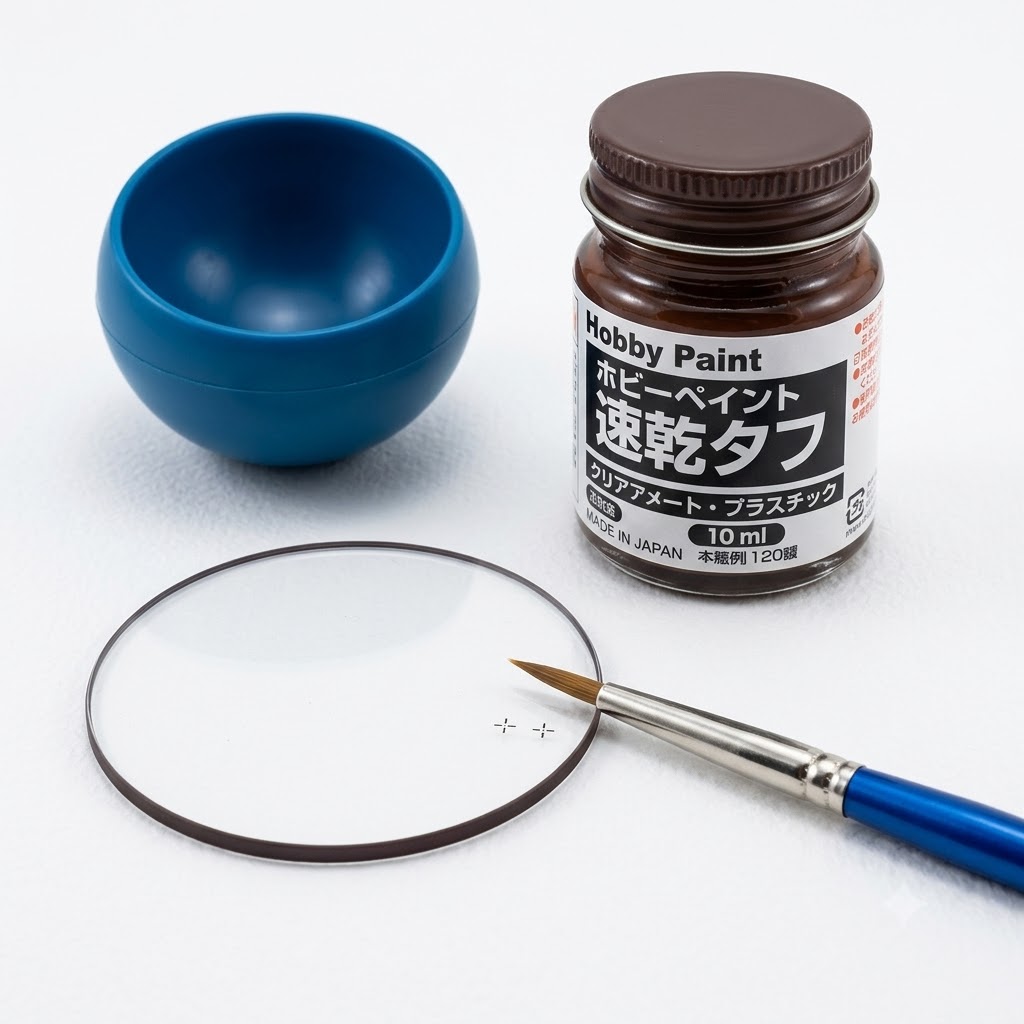

ナイロールフレームのようにレンズ側面に溝を掘ります。そして溝の中を黒色塗料で塗ります。※掘る溝の幅と深さはナイロールフレームの加工と同じ数値ではなく、試作を何度も重ねて独自の数値を決めてあります。使用する材料は「油性タッチペイント」「極細筆」「うすめ液」「アセトン」この4種です。

右レンズが完成。溝掘りとカラーリング後は半日以上乾燥させます。その後に穴を開けて組んで行きます。左レンズも同様の作業を行います。

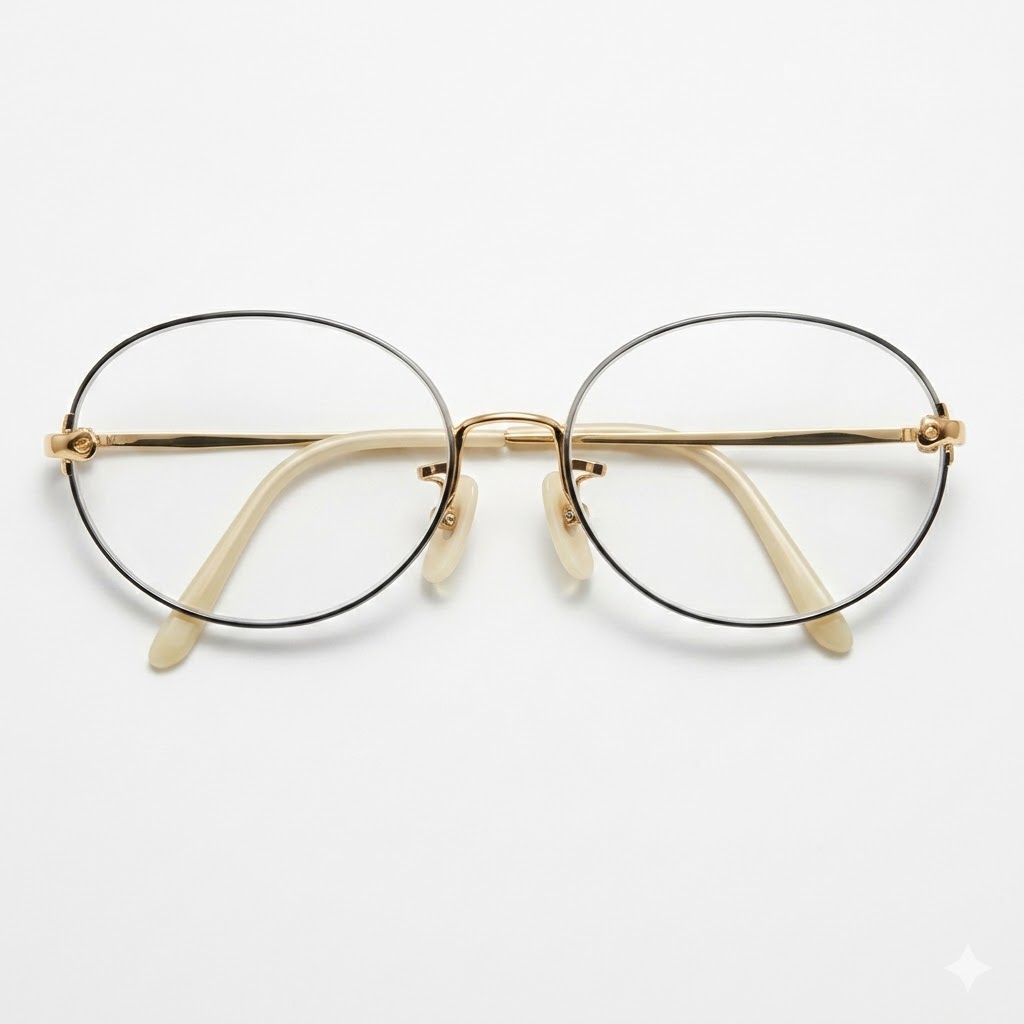

両眼とも完成しました。

40代男性の例

最初からの四角い形状を丸型にして、側面に溝を掘って溝の中をカラーリングしました。

このレンズの形を変えます。

まず、上下の幅が46.0mm、左右の幅が52.0mmの試作用を作りました。もう少し上下を大きくした方がいいので再度作ります。

上下の幅が48.0mm、左右の幅は同じ52.0mmで作りました。ここで一度、御本人に御来店をお願いして見ていただきます。

左右をもう少し大きくしたいとの事なので、左右の幅を55.0㎜、上下を少しだけ狭く47.5㎜にしました。

試作用の完成です。ここでもう一度ご本人に御来店いただいて最終確認となります。※試作用に使うレンズは長い取引きのあるレンズメーカーからいただいています。

正式な注文レンズを使って完成させました。
※ナイロールフレームのようにレンズ側面に溝を掘ります。そして溝の中を黒色塗料で塗ります。掘る溝の幅と深さはナイロールフレームの加工と同じ数値ではなく、試作を何度も重ねて独自の数値を決めてあります。使用する材料は「油性タッチペイント」「極細筆」「うすめ液」「アセトン」この4種です。
